J1C Version 5.0 업데이트 내용 소개

      시리얼 통신 지원  =>  RS 232, RS 422, RS 485  ( 422 / 485는 232 컨버터를 이용하시면 됩니다. )

       시리얼 통신 프로토콜 데이터 캡쳐, 가로채기, 프로토콜 분석 기능 추가

         COM 포트가 2개 이상인 노트북( USB to Serial 가능함)이나 PC를 이용하여 Device 사이에 J1C 5.0을 연결합니다.

         J1C 의 첫 번째 COM 포트를 Device 1에 연결 , J1C 의 두 번째 COM 포트를 Device 1에 연결 합니다.

         Device 1이 Device 2로 보내는 데이터를 J1C 5.0은 화면에 모니터링후 그 패킷을 그대로 Device 2로 전달합니다.

         반대로 Device 2가 Device 1으로 보내는 데이터를 J1C 5.0은 화면에 모니터링후 그 패킷을 그대로 Device 1로 전달합니다.

      이더넷 통신 ( Ethernet : TCP, UDP ) 지원,  Server / Client 모드 각각 지원합니다.

      ASCII, HEX 전송 및 표시 가능하며, CheckSum 및 CRC 코드등을 자동으로 계산하여 덧붙일 수 있습니다.

      CR,LF 등 각종 옵션 기능들 제공하고 있습니다.











     J1C 5.0

       STEAL MODE ( 프로토콜 캡쳐 모드 ) 다이어 그램

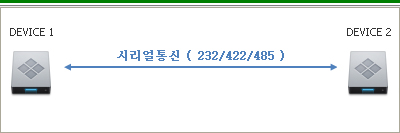

 < 그림 1 > 두 장비간 시리얼 통신

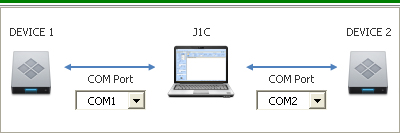

 < 그림 2 > 두 장비 사이에 J1C 5.0을 설치후 프로토콜 모니터링
